Vilka specifikationer definierar en pålitlig petrokemisk processpump?

Att välja det optimala Petrokemisk processpump kräver djup förståelse för vätskedynamik, materialvetenskap och industristandarder. För tekniska inköpsteam och anläggningsoperatörer bestämmer tekniska specifikationer driftsäkerhet, underhållsintervall och totala livscykelkostnader i krävande kemiska processmiljöer. Den här omfattande guiden undersöker kritiska urvalskriterier, ramverk för efterlevnad och avancerad pumpteknik som är skräddarsydd för industriella applikationer.

Branschstandarder och efterlevnadsramverk

API 610 vs. ANSI/ASME-standarder

Petroleum- och kemisk industri arbetar under stränga utrustningsstandarder som garanterar säkerhet och utbytbarhet. Att förstå skillnaden mellan dessa ramverk är väsentligt för specifikationsutveckling.

API 610 processpumpspecifikationer styr tunga centrifugalpumpar i petroleum-, petrokemi- och naturgastillämpningar. Denna standard betonar robust konstruktion med specifika krav för:

• Överhängande (OH), mellanlager (BB) och vertikalt upphängda (VS) pumptyper
• Minsta lagerlivslängd på 25 000 timmar (3 år) vid nominella förhållanden
• Gjutna stål- eller legeringshöljen klassade för minst 50 psi över maximalt tillåtet arbetstryck
• Axeltätningskammarens dimensioner rymmer API 682 mekaniska tätningar

ANSI/ASME B73.1 specifikationer adressera horisontella ändsugspumpar för kemiska tillämpningar, med fokus på:

• Dimensionell utbytbarhet mellan tillverkare
• Utdragbara konstruktioner som gör att rotorn kan tas bort utan att störa rören
• Extern tätningsjusteringsmöjligheter
• Tryckklasser begränsas vanligtvis till 24 bar (350 psi) och 300 °C (572 °F)

För anläggningar som bearbetar kolväten över 150°C eller tryck överstigande 20 bar, API 610 processpumpspecifikationer tillhandahålla nödvändiga säkerhetsmarginaler och materialintegritet.

Materialval för frätande media

Petrokemiska miljöer kräver exakt materialmatchning för att förhindra katastrofala misslyckanden. Vanliga legeringsspecifikationer inkluderar:

• 316L rostfritt stål : Standard för milda syror och kloridmiljöer under 50 ppm
• CD4MCu (ASTM A890 Grade 1B) : Duplext rostfritt stål som erbjuder överlägsen gropmotståndsmotstånd (PREN > 33) för havsvatten och kloridtjänster
• Hastelloy C-276 : Nickel-molybdenlegering för oxiderande och reducerande miljöer inklusive vått klor och svavelsyra
• Titan klass 2 : Exceptionell korrosionsbeständighet i kloridmiljöer, begränsad till max 315°C
• 2205/2507 duplexa rostfria stål : Kostnadseffektiva alternativ till superaustenitiska legeringar med PREN 35-40

Materialvalet måste ta hänsyn till galvanisk kompatibilitet när olika metaller kommer i kontakt med processvätskor samtidigt.

Centrifugalpumpdesignkonfigurationer

Överhängande vs mellan-lager-arrangemang

Den centrifugalpump för kemisk anläggning Valet beror i grunden på hydrauliska krav och underhållstillgänglighet.

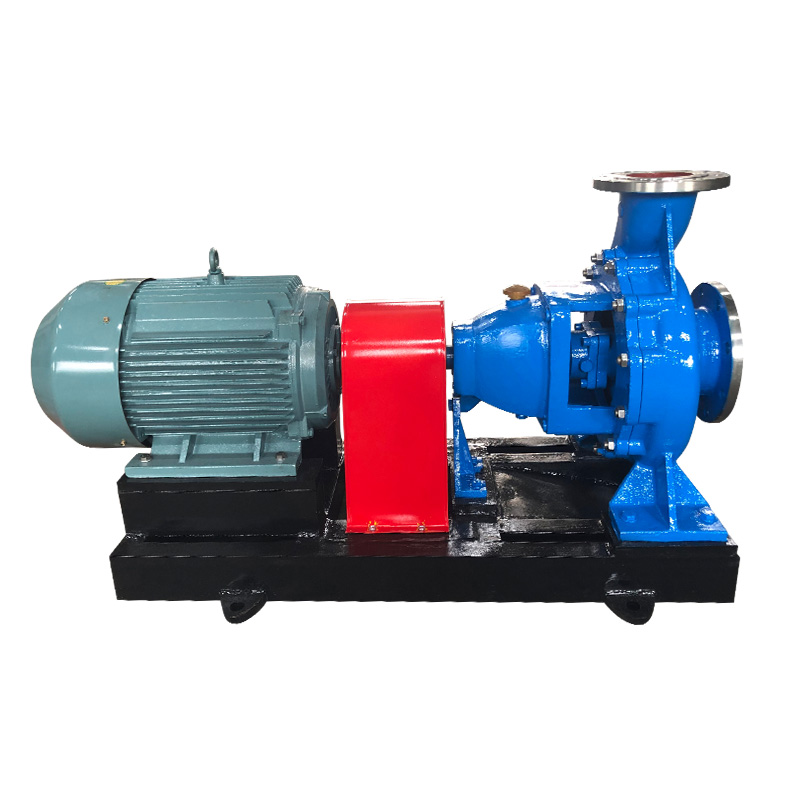

Överhängande (OH) pumpar placera pumphjulet på axeländen fribärande bortom lagren:

• Enstegskonfigurationer för huvuden upp till 300 meter
• Kompakt fotavtryck som minskar grundkraven
• Utdragbara konstruktioner som gör att rotorn kan tas bort utan att störa motor eller rör
• Begränsningar: Axelavböjningsbegränsningar vid höga specifika hastigheter

Mellanlager (BB) pumpar stödja pumphjulet mellan två lagerhus:

• Enstegs (BB1) eller flerstegs (BB3, BB4, BB5) konfigurationer
• Axialt delade höljen möjliggör inspektion utan att störa huvudrören
• Högre radiell och tryckkraftskapacitet
• Krävs för flöden som överstiger 1 000 m³/h eller fallhöjder över 400 meter

Hydraulisk prestandaoptimering

Valet av bästa effektivitetspunkt (BEP) avgör långsiktig tillförlitlighet. Om du arbetar över 80-110 % av BEP-flödet skapas:

• Radiell axialbelastning ökar lagerslitaget
• Återcirkulation orsakar impellerkavitation
• Axelavböjning överstiger tätningsytans utloppstoleranser

Specifika hastighetsberäkningar (Ns) vägleder val av impellergeometri:

Ns = N × √Q / H^0,75

Där N = rotationshastighet (rpm), Q = flödeshastighet (m³/h), H = tryckhöjd per steg (m)

• Ns 500-1 500: Radiella pumphjul för applikationer med högt tryck och lågt flöde
• Ns 1 500-5 000: Blandflödeshjul för applikationer med måttlig tryckhöjd
• Ns 5 000-10 000: Axialflödeshjul för högflöde och lågt tryck

Tätningsteknik och emissionskontroll

Konfigurationer av mekaniska tätningar

Miljöbestämmelser och säkerhetskrav driver in avancerade tätningslösningar Petrokemisk processpump applikationer.

Enkla mekaniska tätningar passa icke-farliga, giftfria tjänster med plan 11 (återcirkulation från pumputlopp till tätningskammare) eller plan 13 (återcirkulation till pumpsug) rörarrangemang.

Dubbla otrycksatta tätningar (arrangemang 2) tillhandahålla reservinneslutning för farliga vätskor med hjälp av Plan 52 (extern behållare med cirkulation) eller Plan 53A (trycksatt barriärvätska).

Dubbla trycksatta tätningar (arrangemang 3) erbjuder nollemissionsförmåga för flyktiga organiska föreningar (VOC) och giftiga kemikalier, genom att använda Plan 53B (cirkulerande barriärvätskesystem) eller Plan 53C (kolvackumulatortrycksättning).

Magnetisk drivteknik

Magnetdriven petrokemisk pump konfigurationer eliminerar mekaniska tätningar helt genom synkron magnetisk koppling:

• Inneslutningsskal : Hastelloy C eller titankonstruktion som separerar processvätska från atmosfären
• Magnetiska material : Samarium-kobolt (SmCo) för temperaturer till 350°C, neodym-järn-bor (NdFeB) begränsad till 150°C
• Virvelströmsförluster : Metalliska inneslutningsskal genererar värme som kräver cirkulation; icke-metalliska (keramiska) skal eliminerar förluster men begränsar tryckklasserna
• Kör torrt skydd : Krävs för att förhindra katastrofala fel under kavitation eller torrdrift

Kraftöverföringens effektivitet varierar mellan 85-95 %, med förluster som visar sig som uppvärmning av inneslutningsskalet som kräver beräkningar av 15-30°C temperaturökning.

Specialiserade applikationer och extrema förhållanden

Processdesign för hög temperatur

Tillverkare av högtemperaturprocesspumpar kapacitet hantera termisk expansion utmaningar över 400°C:

• Mittlinjestöd : Upprätthåller inriktning under termisk tillväxt, obligatoriskt över 175°C per API 610
• Flexibla röranslutningar : Ta emot munstycksbelastningar utan att överföra överdrivna krafter till pumphuset
• Svalkande jackor : Håll lagerhustemperaturen under 80°C vid hantering av vätskor över 300°C
• Heta inriktningsprocedurer : Verifiera kopplingens inriktning vid drifttemperatur efter initial kallinriktning

Denrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Kryogen och flerfashantering

Flytande naturgas (LNG) och kryogena kemiska tjänster kräver:

• Förlängd motorhuvsdesign : Isolera kall processvätska från omgivande temperaturlager och tätningar
• Verifiering av materialförsprödning : Charpy-slagprovning vid lägsta designtemperaturer
• Gashanteringshjul : Specialiserade inducerare eller öppna pumphjul som hanterar 15-30 % gasvolymfraktioner

Underhållsstrategier och komponenthantering

Implementering av prediktivt underhåll

Tillståndsövervakningstekniker förlänger medeltiden mellan reparationer (MTBR) för kritiska Petrokemisk processpump tillgångar:

• Vibrationsanalys : ISO 10816 hastighetsgränser (4,5 mm/s för stora pumpar, 7,1 mm/s för mindre enheter) detekterar lagerförsämring och impellerobalans
• Tätningskammartryck/temperaturövervakning : Tidig upptäckt av slitage på tätningsytan eller blockering av spollinjen
• Aktuell signaturanalys : Identifierar pumpens arbetspunktsavvikelse från BEP genom motorbelastningsvariationer
• Infraröd termografi : Lokaliserar lageröverhettning och smörjfel

Reservdelslager och utbytbarhet

ANSI kemisk pump reparationsdelar dra nytta av dimensionell standardisering som möjliggör upphandling med flera källor:

• Kritiska reservdelar : Axel, lager, mekanisk tätning, husslitringar, pumphjul (12-18 månaders ledtider för speciallegeringar)
• Rekommenderade reservdelar : Packningar, O-ringar, tätningsytor, kopplingselement
• Kapitalreservdelar : Komplett rotormontering, hölje för värdefulla tjänster

API 610-pumpar kräver tillverkarspecifika komponenter på grund av skräddarsydd konstruktion, vilket kräver långsiktiga leverantörsrelationer och omfattande reservdelsavtal.

Upphandling och leverantörsutvärdering

Tekniska budutvärderingskriterier

Omfattande leverantörsbedömning för centrifugalpump för kemisk anläggning upphandling inkluderar:

• Hydraulisk verifiering : Bevittnade prestandatester enligt ISO 9906 Grad 1 eller 2, inklusive NPSH-verifiering och vibrationsmätning
• Materialcertifiering : Brukstestrapporter (MTR) med kemisk sammansättning och mekaniska egenskaper, positiv materialidentifiering (PMI) för kritiska legeringar
• Kvalitetsledning : ISO 9001-certifiering, svetsningskvalifikationer till ASME Section IX, NDE-procedurer (radiografi, ultraljud, färgpenetrant)
• Dokumentation : API 610 datablad, prestandakurvor, sektionsritningar, underhållsmanualer, reservdelslistor

Livscykelkostnadsanalys

Totala ägandekostnadsberäkningar prioriterar energiförbrukning och underhåll framför initiala investeringar:

LCC = C_initial C_energy C_maintenance C_production_loss - C_residual

Energikostnaderna representerar vanligtvis 75-85 % av de totala livscykelkostnaderna för kontinuerligt arbetande pumpar. Effektivitetsgarantier med skadeståndsbestämmelser (vanligtvis 0,5-1,0 % effektivitetsbortfall) skyddar upphandlingsintressen.

Företagsprofil: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Jiangsu Huanyu Chemical New Materials Co., Ltd. grundades 1987 och verkar som en specialiserad tillverkare inom industripumpsektorn och sysselsätter över 100 teknisk personal och produktionspersonal. Företaget integrerar maskintillverkning, termisk bearbetning, kallbearbetning och investeringsgjutning inom en enhetlig produktionsram.

Den product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, magnetisk driven petrokemisk pump enheter, självsugande pumpar och rörledningspumpar.

Dense product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Beläget vid Yangtzefloden med närhet till Jiangyin Yangtze River Bridge, upprätthåller anläggningen strategiska logistikfördelar för inhemsk och internationell distribution.

Vanliga frågor (FAQ)

Vad skiljer API 610 från ANSI-pumpstandarder i petrokemiska tillämpningar?

API 610 processpumpspecifikationer kräver tyngre konstruktion, högre tryckklasser (upp till 200 bar mot 24 bar) och specifika materialkrav för raffinaderitjänster. API 610 kräver minsta konstruktion av gjutstål, styv axeldesign med L3/D4-förhållanden under 60 och tätningskammare dimensionerade för API 682 mekaniska tätningar. ANSI-pumpar betonar dimensionell utbytbarhet och utdragbar design för allmän kemisk service vid lägre tryck. För kolväten över 150°C eller toxiska tjänster är API 610 vanligtvis obligatoriskt.

När bör magnetdrivna pumpar specificeras framför konventionella tätade pumpar?

Magnetdriven petrokemisk pump urvalet är indikerat för nollutsläppskrav, giftiga eller cancerframkallande vätskor (bensen, svavelväte), dyra processvätskor där läckage representerar ekonomisk förlust eller vakuumtjänster där luftinträngning förorenar produkten. Begränsningar inkluderar 85-95% verkningsgrad (mot 95-98% för konventionella pumpar), temperaturbegränsningar baserade på val av magnetiskt material (150°C för NdFeB, 350°C för SmCo) och läge för katastrofalt fel vid torrkörning. Initiala kapitalkostnader är 30-50 % högre än förseglade alternativ, motiverat av eliminerat tätningsunderhåll och miljöefterlevnad.

Hur väljer jag material för petrokemiska miljöer med hög kloridhalt?

Materialvalet kräver beräkning av gropfrätningsmotståndsekvivalenttal (PREN = %Cr 3,3×%Mo 16×%N). För kloridkoncentrationer under 1 000 ppm vid temperaturer under 60°C räcker det med 316L (PREN ~24). Måttliga klorider (1 000-10 000 ppm) kräver 2205 duplex (PREN 35) eller 904L superaustenitisk (PREN 34). Allvarliga miljöer som överstiger 10 000 ppm klorid eller temperaturer över 100°C kräver 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) eller titan. Tillverkare av högtemperaturprocesspumpar Dokumentationen måste verifiera motståndskraften mot nötning för duplexkomponenter av rostfritt stål i roterande enheter.

Vilka underhållsintervaller bör förväntas för korrekt specificerade petrokemiska pumpar?

Medeltid mellan reparationer (MTBR) mål på 48-60 månader kan uppnås med korrekt specifikation och funktion. Kritiska faktorer inkluderar att arbeta inom 80-110 % av bästa effektivitetspunkt, bibehålla NPSH-marginaler över 1,5 meter (eller NPSHA > 1,3×NPSHR), övervaka vibrationshastigheter enligt ISO 10816 och implementera API 682-kompatibla tätningsstödsystem. ANSI kemisk pump reparationsdelar tillgänglighet och standardisering minskar reparationstiden till 8-24 timmar jämfört med 48-72 timmar för anpassade API 610-enheter. Förutsägande underhåll med hjälp av vibrationsanalys och termografi förhindrar katastrofala fel.

Hur verifierar jag garantier för pumpeffektivitet under upphandling?

Kräv bevittnade prestandatester enligt ISO 9906 Grade 1 (högre precision) eller Grade 2 (standardacceptans) på tillverkarens anläggning. Testning måste täcka hela driftområdet från avstängning till utlopp, verifiera tryckhöjd, flöde, effekt, NPSH-krav och vibrationsnivåer. Acceptabla toleranser per API 610 inkluderar: huvud ±3 % vid BEP, effektivitet 0 % negativ tolerans (ingen minskning från garantin) och NPSHR 0 % (ingen ökning från garantin). Inkludera skadeståndsklausuler som anger 0,5-1,0 % av pumppriset per 1 % effektivitetsbortfall. För centrifugalpump för kemisk anläggning applikationer, begär kabel-till-vatten effektivitet inklusive motor- och transmissionsförluster för exakta driftskostnadsprognoser.

Referenser

• American Petroleum Institute. (2010). API Standard 610: Centrifugalpumpar för petroleum-, petrokemiska och naturgasindustrier (11:e upplagan). Washington, DC: API Publishing Services.
• American Society of Mechanical Engineers. (2012). ASME B73.1-2012: Specifikation för centrifugalpumpar för horisontella ändsug för kemisk process . New York: ASME.
• American Society of Mechanical Engineers. (2019). ASME Avsnitt IX: Svetsning, lödning och smältningskvalifikationer . New York: ASME.
• Europeiska standardiseringskommittén. (2012). EN ISO 9906:2012: Rotodynamiska pumpar – Hydrauliska prestandaacceptanstest – klass 1, 2 och 3 . Bryssel: CEN.
• Hydrauliskt institut. (2014). ANSI/HI 9.6.3-2012: Rotodynamiska (centrifugala och vertikala) pumpar — Riktlinje för tillåten driftregion . Parsippany, NJ: Hydraulic Institute.
• Internationella standardiseringsorganisationen. (2016). ISO 10816-7:2009: Mekanisk vibration — Utvärdering av maskinvibrationer genom mätningar på icke-roterande delar — Del 7: Rotodynamiska pumpar för industriella applikationer . Genève: ISO.
• Karassik, I. J., Messina, J. P., Cooper, P., & Heald, C. C. (2008). Pump handbok (4:e upplagan). New York: McGraw-Hill.
• Lobanoff, V.S., & Ross, R.R. (1992). Centrifugalpumpar: Design och tillämpning (2:a upplagan). Boston: Butterworth-Heinemann.
• Stepanoff, A.J. (1957). Centrifugal- och axialflödespumpar: teori, design och tillämpning (2:a upplagan). New York: John Wiley & Sons.
